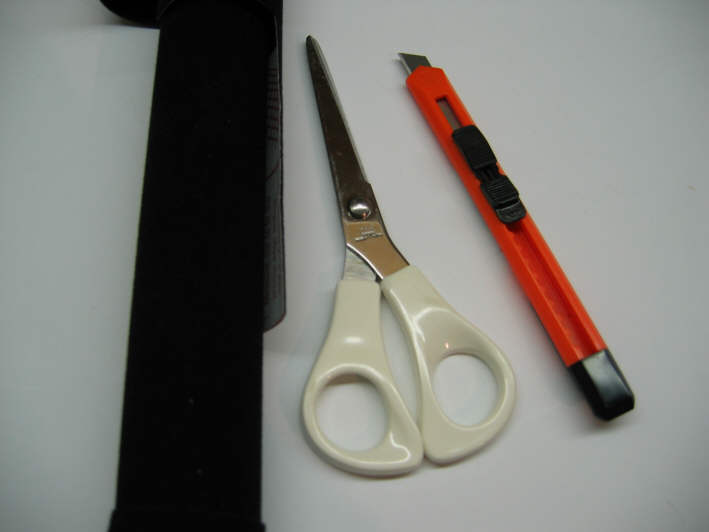

o kleiner Schlitz-Schraubendreher
o gute und scharfe Schere
o scharfes Tapetenmesser
2a) Werkzeug

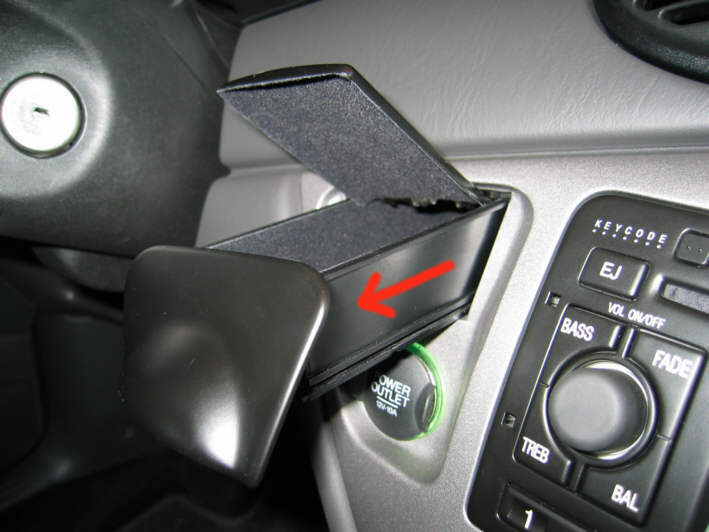

Den Aschenbecher einfach kräftiger aus der
Mittelkonsole herrausziehen.

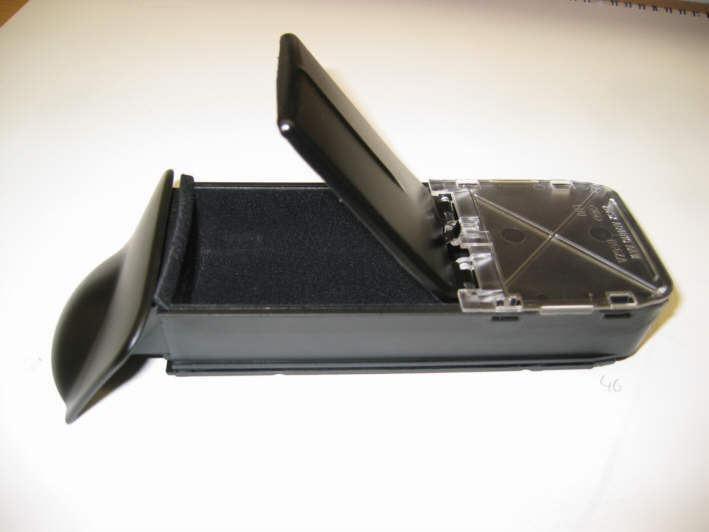

3a) Aschenbecher
3b) herausziehen

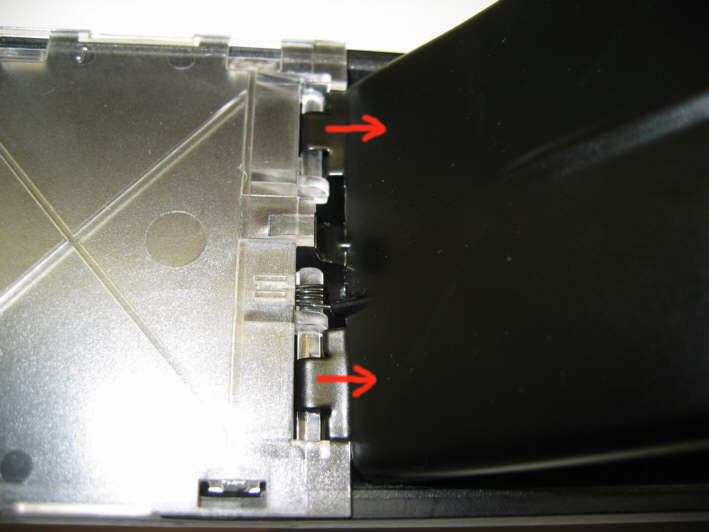

Die schwarze Metallklappe am Scharnier-
mechanismus von der hinteren Kunststoffabdeckung
lösen.

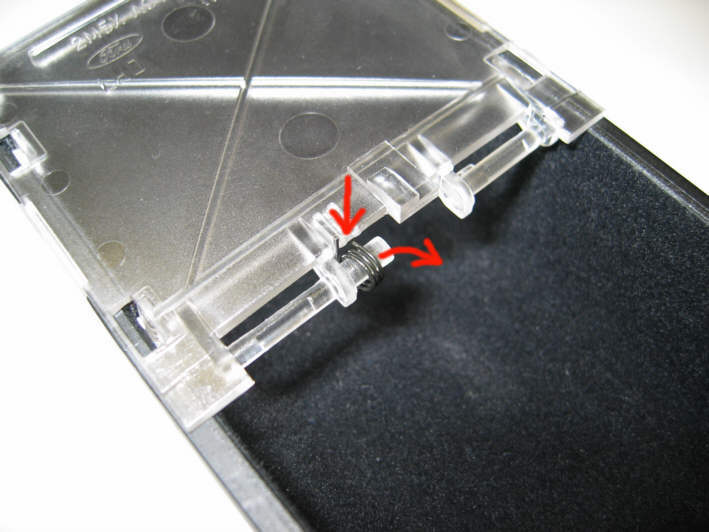

Danach die kleine Feder mit Hilfe des Schrauben-
drehers von der Kunststoffabdeckung lösen.

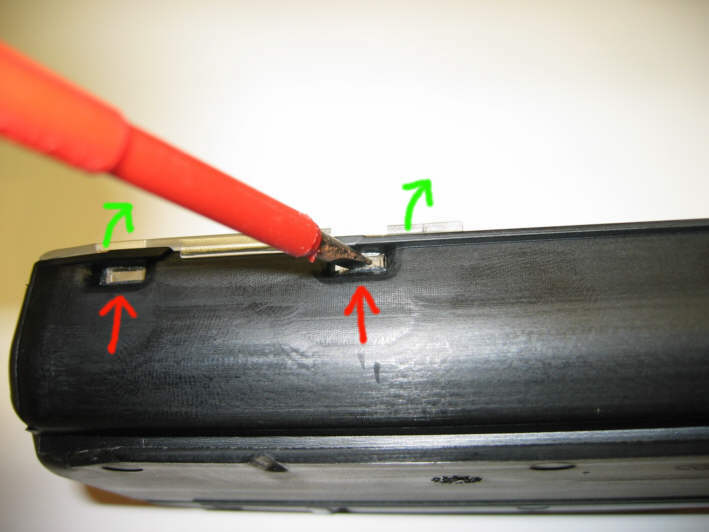

Jetzt die hintere Kunststoffabdeckung durch Druck
mit dem Schraubendreher auf die seitlichen
Befestigungsclipse herauslösen. Dabei sehr
vorsichtig vorgehen, da das Teil später evtl. noch
gebraucht wird.

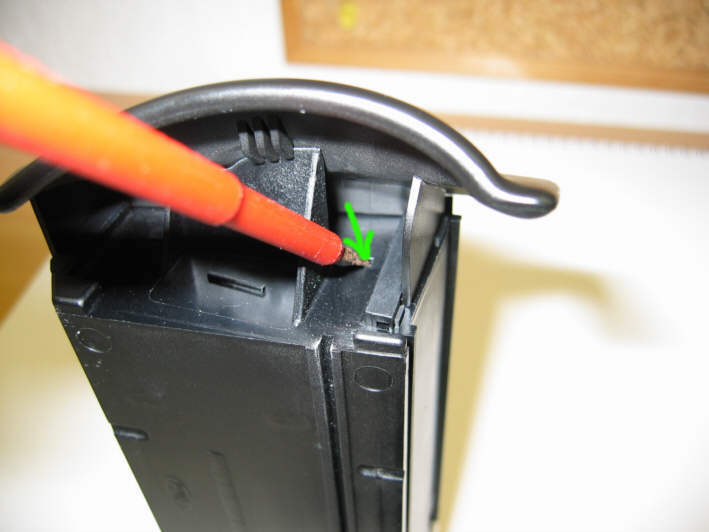

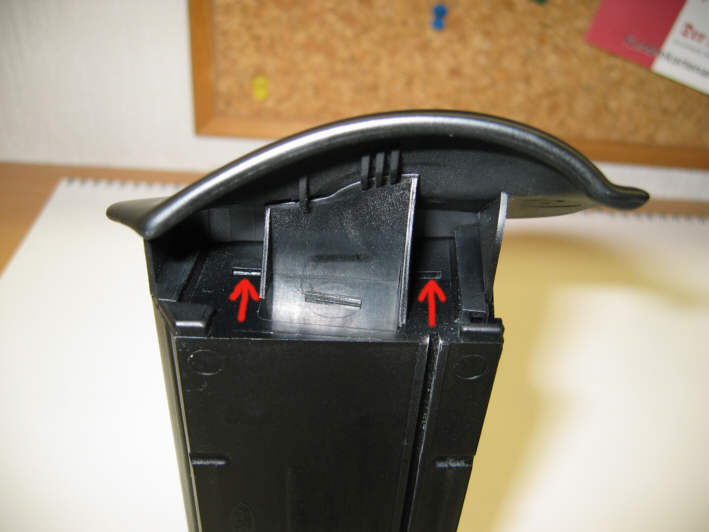

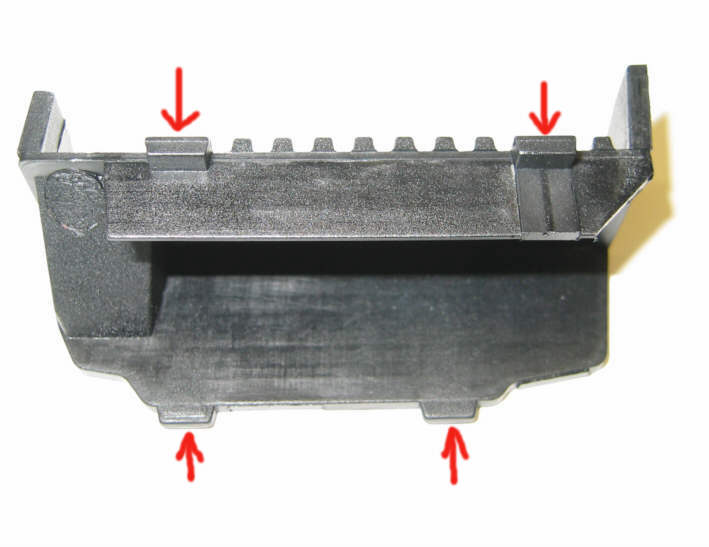

Zum Schluss wird der Kunststoffsteg im Aschen-
becher auf die gleiche Weise ausgeclipst.
Die Befestigungsclipse befinden sich unter dem
Griff des Aschenbechers.

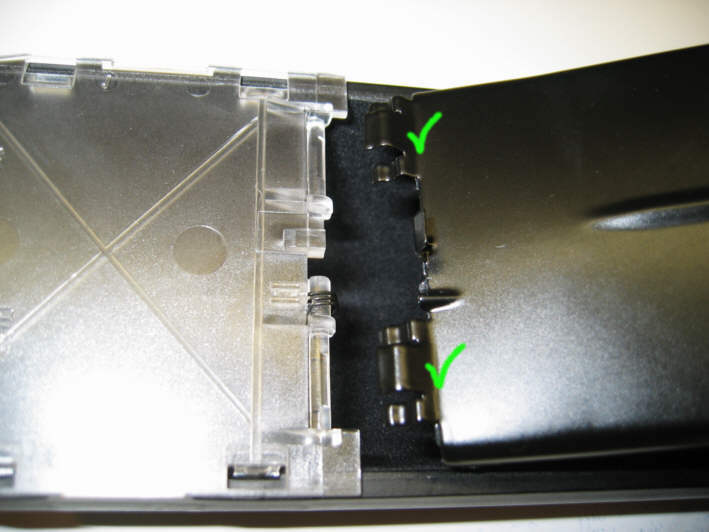

4a) Komplett
4c) ausgeclipst
4e) ausclipsen
4g) ausclipsen
4b) ausclipsen
4d) Feder entfernen
4f) Kunststoffsteg
4h) Kunststoffsteg
5.) Aschenbecher mit Samtfolie auskleiden
Um ein verkratzen der Sonnenbrille und Klapper-
geräuschen vorzubeugen wir der zuvor gründlich
gereinigte Aschenbecher mit Samtklebefolie
ausgekleidet.
Beim Zuschneiden der Samtklebefolie sehr
großzügig sein. Überstehende Ränder werden
am Schluss mit dem Tapetenmesser abgetrennt.
Zuerst den Aschenbecher auf der Unterseite und
an den langen Seitenteilen mit einem Stück
Klebefolie auskleiden. Danach die Folie für die
vordere und hintere Seitenwand zuschneiden.

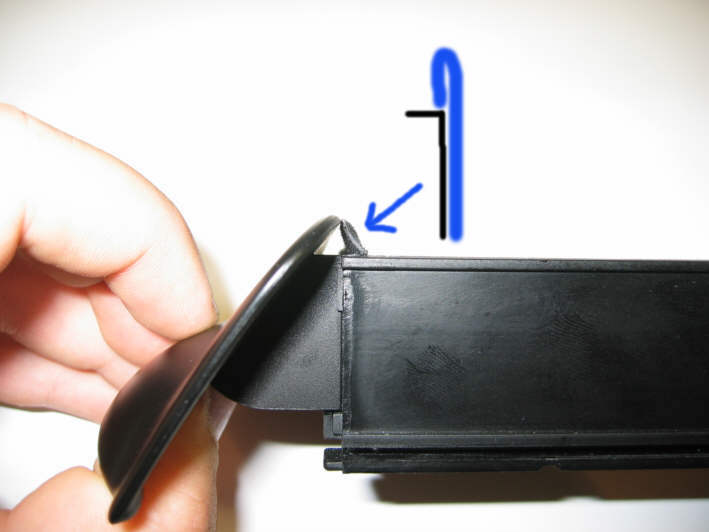

Tipp: An der vorderen Seitenwand habe ich eine
kleine Wulst überstehen lassen, da ohne diese
Wulst die Aschenbecherbeleuchtung im
geschlossenen Zustand am oberen Rand deutlich
durchleuchtet. Da ja die Metallklappe nicht mehr
vorhanden ist.
Zu guter letzt alle überstehenden Folienreste mit
dem Tapetemesser vorsichtig entfernen und die
Löcher für die hintere Kunststoffabdeckung freischneiden.

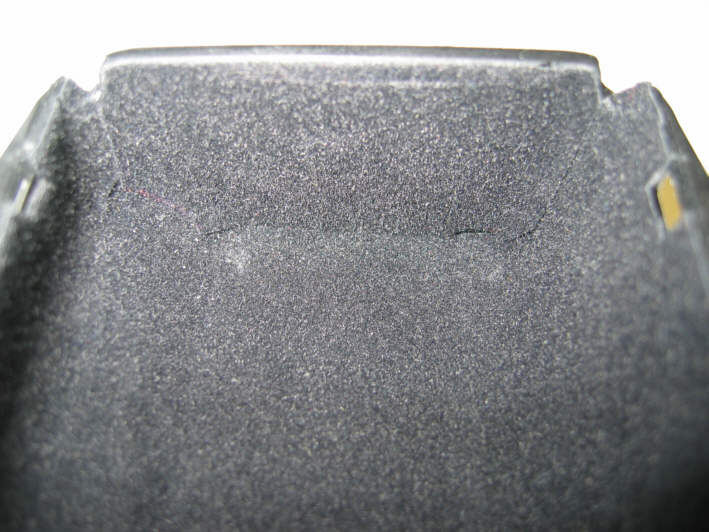

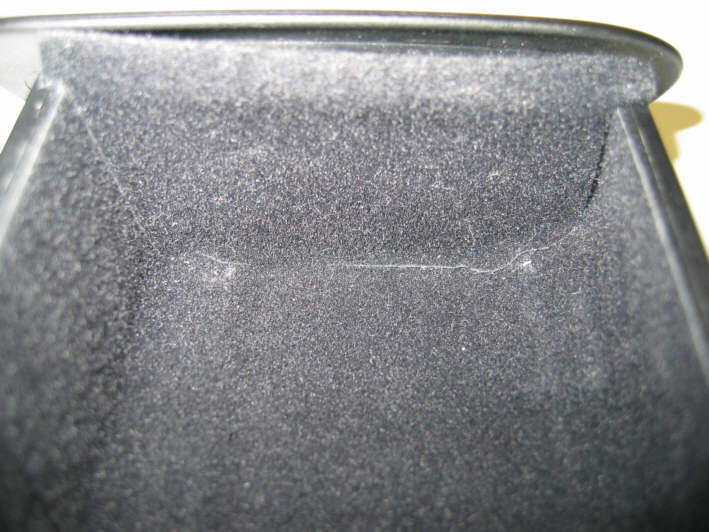

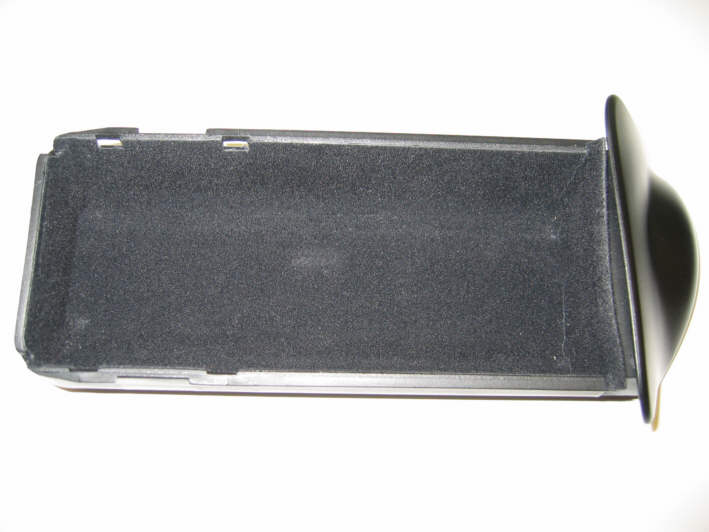

5a) ausgekleidet
5c) Vorderseite
5b) Rückseite
5d) vordere Wulst
6.) Abdeckplatte einsetzten *

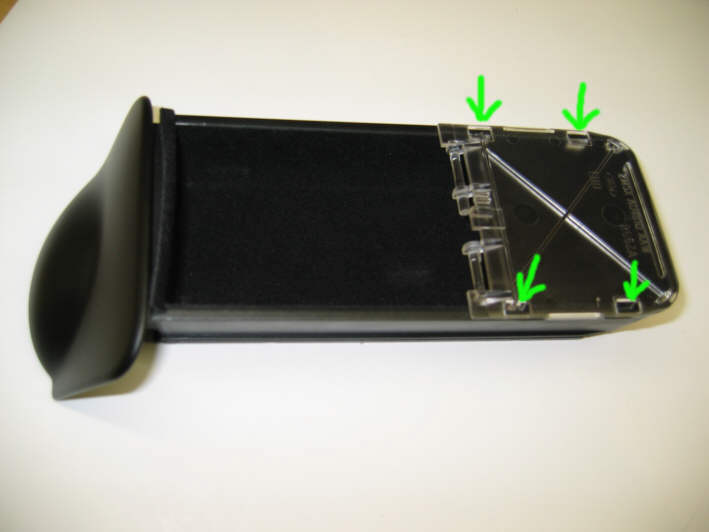

Die hintere Kunststoffabdeckplatte vorsichtig in
die
vorhandenen Öffnungen einclipsen. Dabei evtl.
störende Samtfolie mit dem Tapetenmesser entfernen.
* Die Abdeckplatte kann auch weggelassen werden.
Dann müssen die Öffnungen selbstverständlich nicht
ausgeschnitten werden. Jedoch habe ich festgestellt,
das sich bei fehlender Abdeckplatte meine Sonnen-
brille beim Öffnen der Ablage leicht in der
Mittelkonsole verkanten kann.
6a) Abdeckplatte

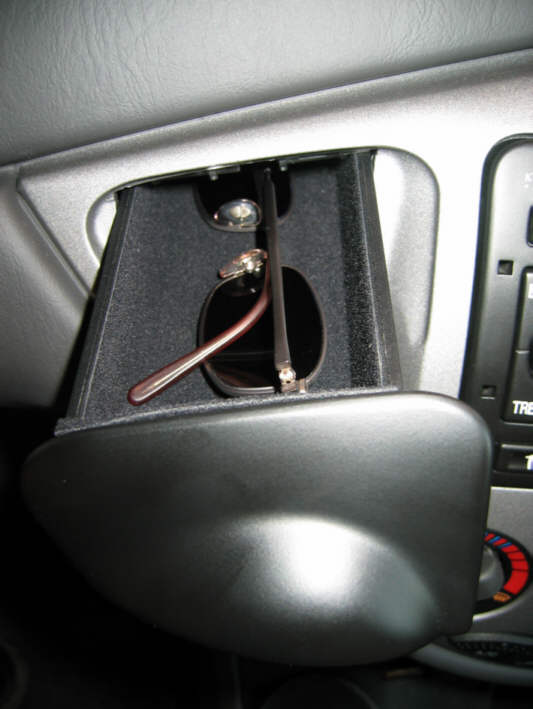

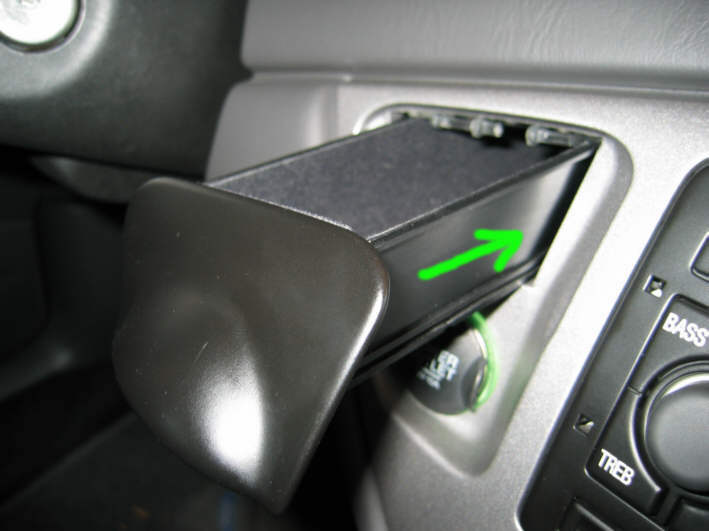

Den Aschenbecher einfach wieder in die Mittelkonsole
schieben und dabei einrasten lassen.
7a) einbauen
7b) Fertig
