Fond-Steckdose beleuchten

Die serienmäßige Steckdose im Fond ist im Gegensatz zum Zigarettenanzünder vorne nicht
mit einem grünen Ring beleuchtet. Das lässt sich allerdings sehr kostengünstig nachrüsten.

1.) Benötigte Teile

- Grüner Leuchtring für Zigarettenanzünder (mit Leuchtmittel)
  Ford-Bestellnummer: 01 062 846 Preis: 6,48 Euro 1a)
- ca. 2 Meter Kupferlitzenkabel (0,75mm)
- ein paar Kabelbinder und Kabelbinderklebesockel
- eine Lüsterklemme
- eine Steckhülse
.

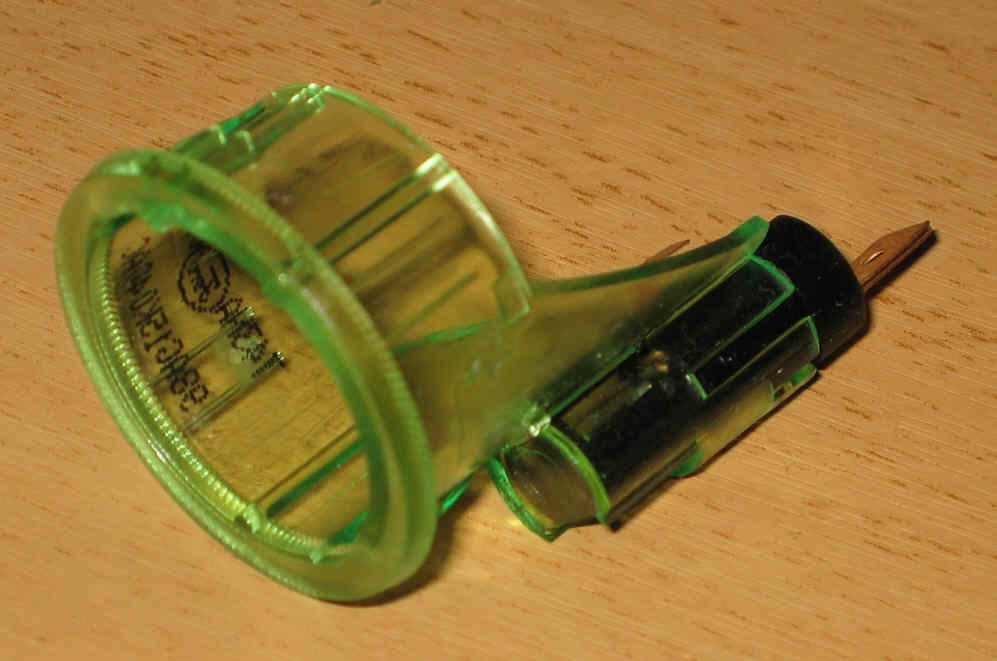

1a) Grüner Leuchtring
2.) Benötigtes Werkzeug

- Kombi-Zange (zum trennen des Kabels und entfernen der alten Steckdose)
- Kreuzschlitzschraubendreher (zur Demontage der Verkleidung)
- Torx-Schraubendreher (zur Demontage des Mitteltunnels)
- Entriegelungsbügel (zur Entnahme des Radios)
- kleiner Schlitzschraubendreher (für Lüsterklemme)
.
3.) Mitteltunnel ausbauen

Gummieinsätze der Getränkehalter entfernen. (Einfach rausziehen, die
sind nur mit einem Gumminoppen an der Unterseite eingeclipt)

Mit einem Torx-Schraubendreher die Schrauben unter den Einsätzen
lösen. 3a) und 3b)

Jetzt kann der Mitteltunnel angehoben werden. Zur besseren Montage
der Leitung kann noch der Schaltsack des Schaltknaufes entfernt werden. 3c)
(Ist auch nur eingeclipt)
.

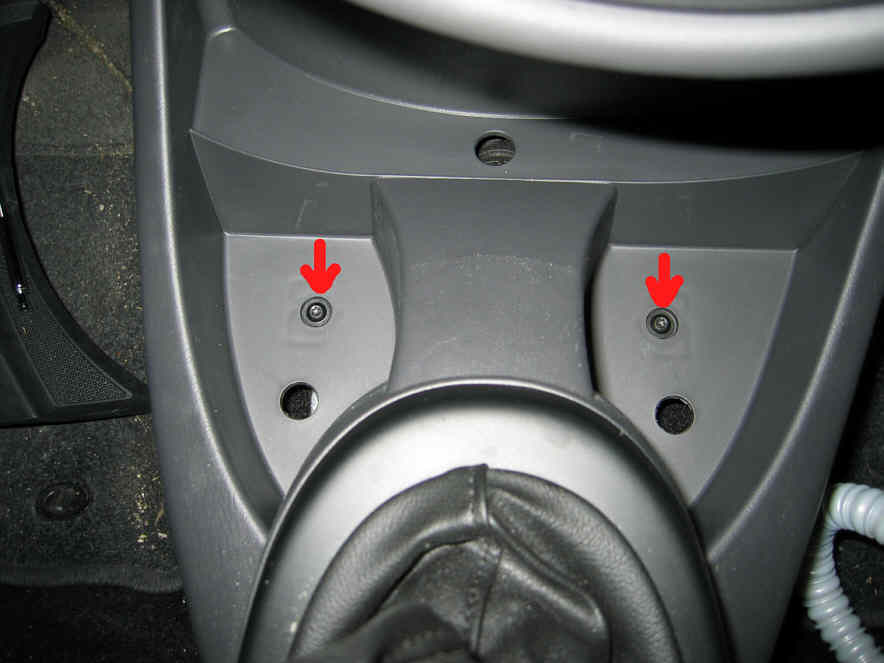

3a) Vordere Schrauben

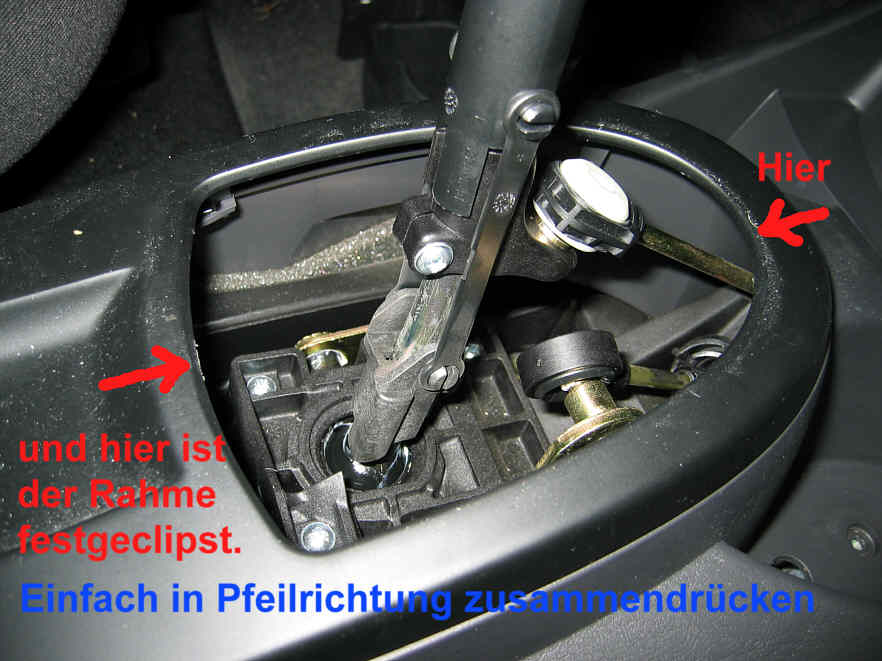

3c) Schaltsack entfernen

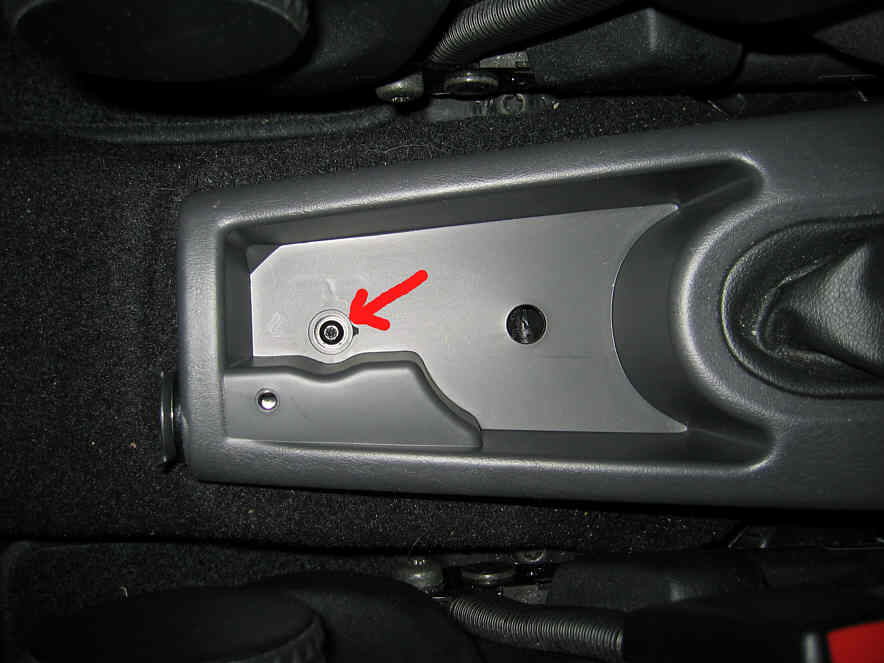

3b) Hintere Schraube
4.) Radio ausbauen und Radioblende lösen

ISO-Bügel (gibt überall, wo es auch Autoradios gibt) in die Löcher an den
Seiten stecken. Die Bügel leicht nach außen drücken und dabei das Radio
aus seiner Verankerung ziehen. 4a) Danach alle Stecker auf der Rückseite
entfernen. (Dazu immer auf den entsprechenden Sicherungsclip drücken)

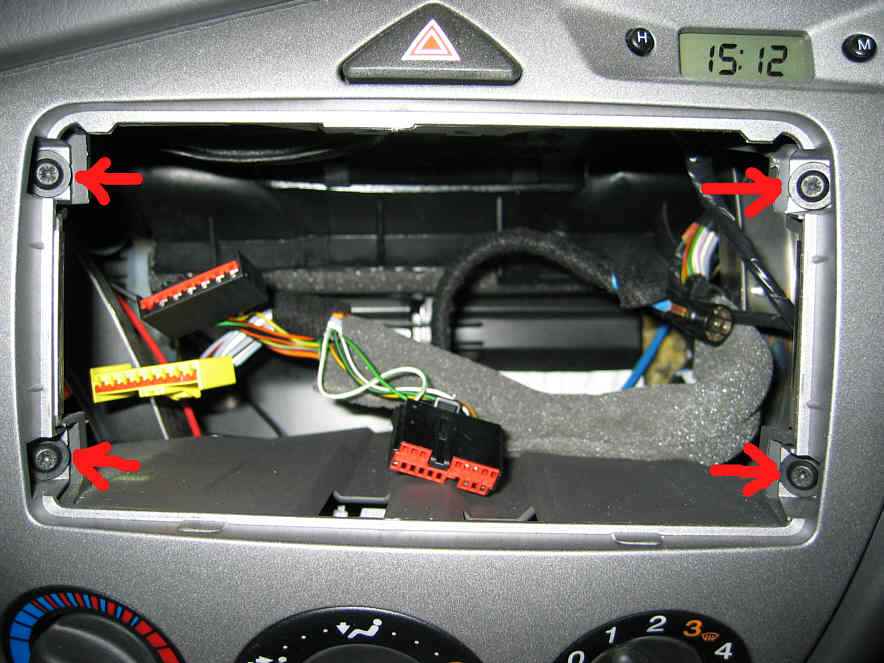

Die 4 Schrauben an den Ecken des Radioschachtes lösen. 4b) Danach kann
die Blende vorsichtig herausgezogen werden. Sie ist unten in der Mitte
und an den beiden oberen Kanten festgeclipst. Kann eigentlich gar nicht
kaputt gehen, da diese Clips sehr stabil ausgeführt sind. 4c)
.


4a) Radio ausbauen


4c) Blende ausclipsen

4b) Blende losschrauben
5.) alte Steckdose ausbauen

Vielleicht hab ich mich auch zu blöd angestellt, aber ich hab das Ding
einfach nicht rausbekommen. Also hab ich mir eine Kombizange geschnappt

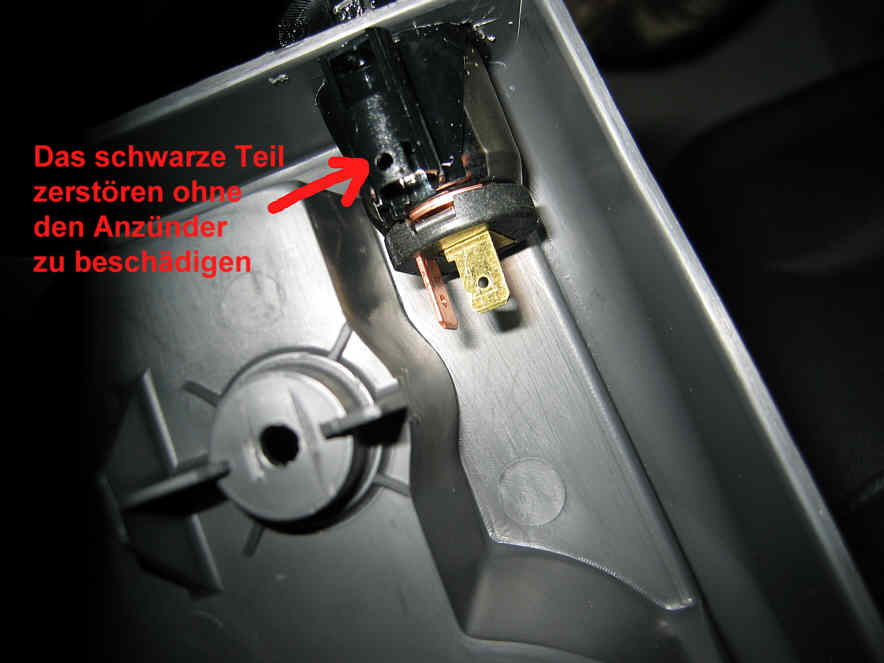

und angefangen das Teil auseinander zu nehmen. Das klappt eigentlich auch
ganz gut, da der Kunststoff leicht zersplittert. Außerdem brauch ich das
Ding ja sowieso nicht mehr. Und wenn doch, dann kostet es neu bei Ford
nur 1,80 Euro. 5a) bis 5c)

Also ran an die Kombizange und raus mit dem Teil!!! :-)
Vorher natürlich den Stecker abziehen! ;-)

.

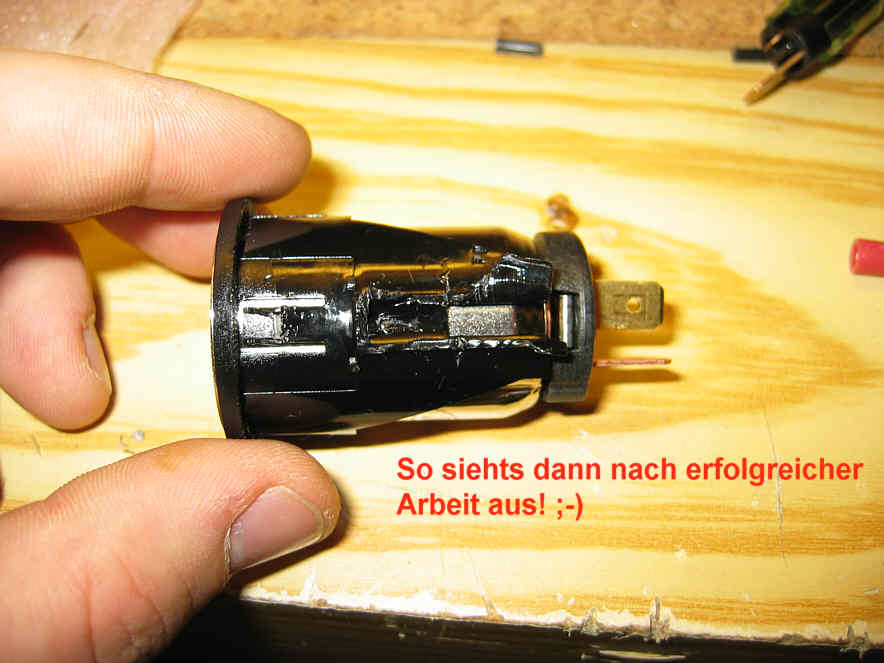

5a) Ring zerstören


5c) Ring entfernt

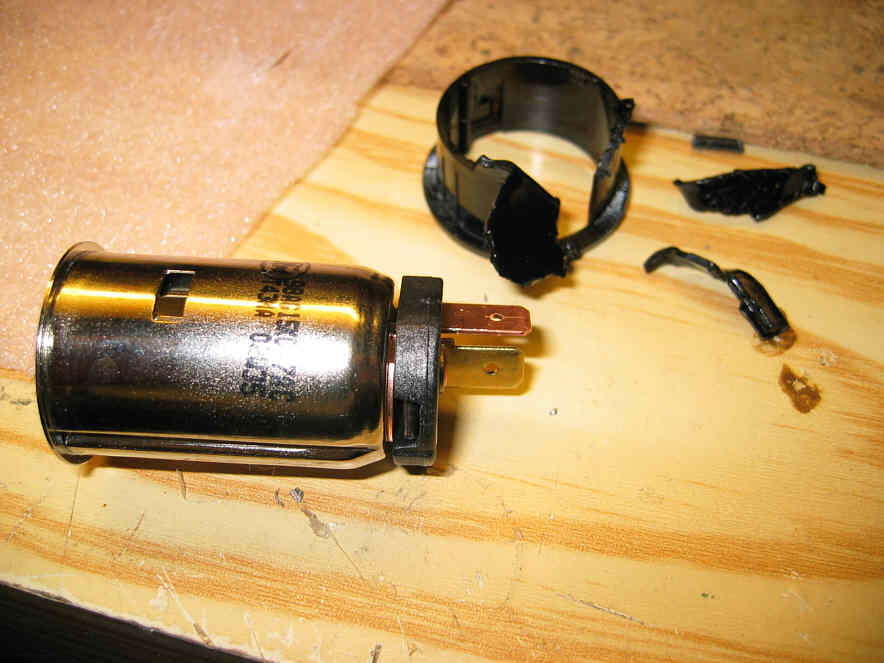

5b) Ring entfernen
6.) Kabel anschließen und verlegen

An das eine Ende des Kabels die Klemmhülse ancrimpen oder anlöten
und mit Schrumpfschlauch isolieren. 6a) Das Kabel dann durch den Mitteltunnel
bis zur vorderen Steckdose verlegen und dabei schön mit Kabelbinder
befestigen.

Am Beleuchtungskabel der vorderen Steckdose anschließen. (Löten,
Lüsterklemme o.ä.) 6b)
.

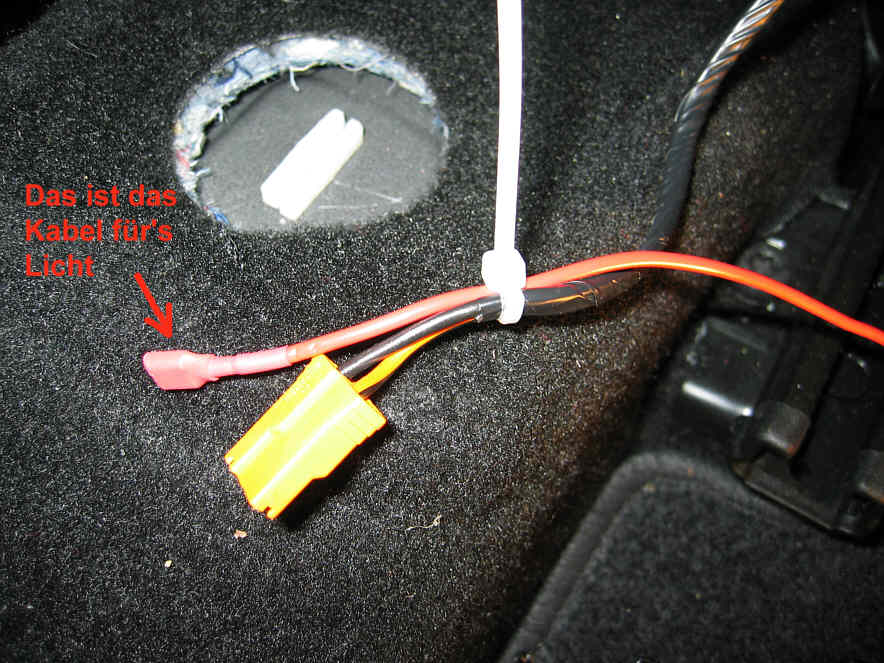

6a) Kabel im Fond

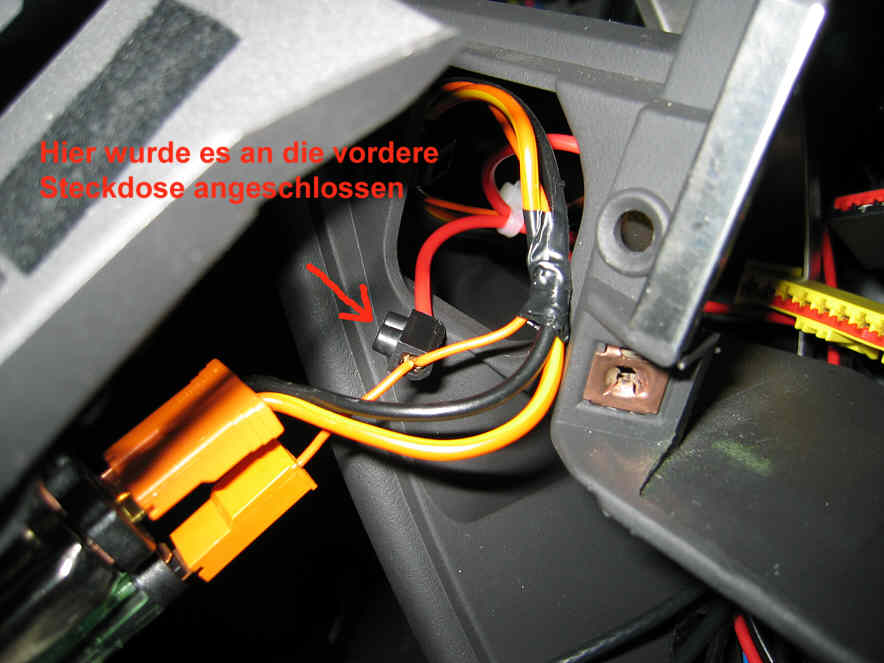

6b) Kabel abzweigen
7.) beleuchtete Steckdose einbauen und anschließen

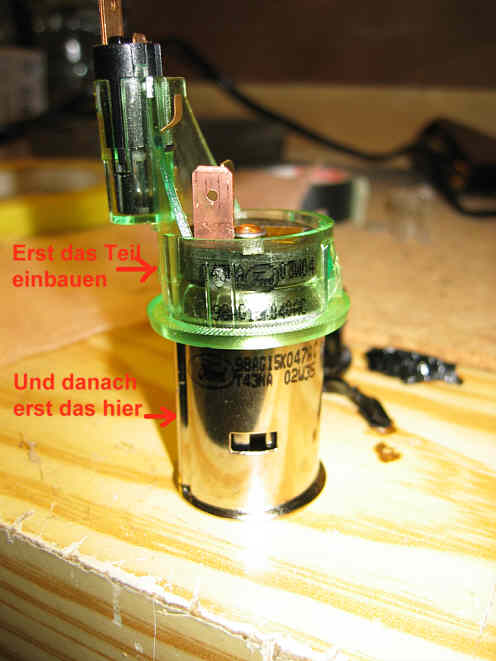

Die Leuchthülse in das Halteloch stecken und die Steckdosenhülse
hinterher. Steckdose vorher nicht in die Leuchthülse stecken! Geht sonst
wie die alte Leuchthülse nicht mehr runter und passt dann nicht mehr
in die Öffnung! 7a) Danach einfach alle Kabel anschließen.
.

7a) Montageposition
8.) Mitteltunnel, Radioblende und Radio einbauen

Jetzt muss nur noch wieder der Mitteltunnel, die Radioblende und das Radio
in umgekehrter Reihenfolge eingebaut werden.
.

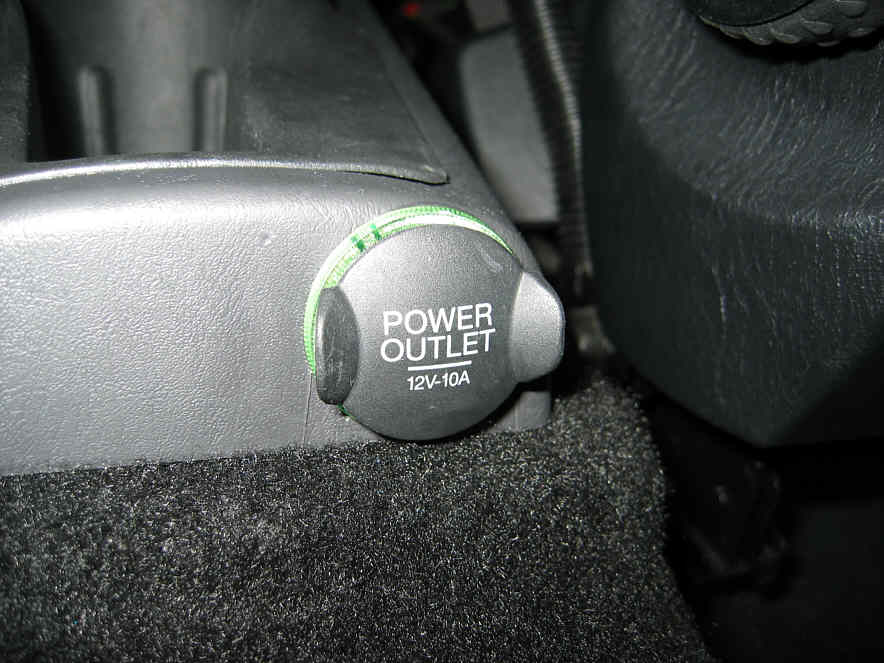

Fertig! Und so sieht's dann aus:

So, das war's... Ich hoffe ihr kommt mit der Anleitung klar. Falls sich irgendwo
ein Fehler eingeschlichen hat oder ihr Verbesserungsvorschläge habt, dann könnt
ihr jederzeit mit mir Kontakt aufnehmen. Natürlich beantworte ich auch gerne Fragen
zu dem Thema. Wenn dir die Bastelanleitung weitergeholfen hat, dann würde ich
mich auch über einen Gästebucheintrag von Dir sehr freuen!

Sebastian (TDCi-Power)
.
